SADELTA MM 90

É o microfone de mãos livres criado para operar em móvel, mas também muitas vezes utilizado em fixo.
Sem câmara de eco (uma grande vantagem porque o nosso correspondente percebe tudo o que dizemos) e com ajuste de ganho de saída de áudio, é o único microfone, dos muitos que temos utilizado em móvel, que consideramos um fora de série.
Para quem quiser, mostramos o esquema de montagem e características técnicas.
Façam uma experiência, especialmente para quem opera muito em móvel.
Uma desvantagem: preço um pouco alto. Mas a qualidade paga-se.

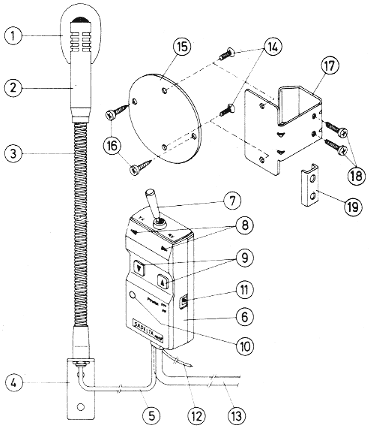

DESCRIÇÃO
1 Protector de espuma 11 Interruptor de alimentação
2 Microfone 12 Cabo de alimentação
3 Braço flexível 13 Cabo de saída
4 Suporte do braço 14 Parafusos de suporte(M3 x 15 mm)
5 Cabo do microfone 15 Disco de acoplamento
6 Caixa de controlo 16 Parafusos
7 Interruptor - RX/TX 17 Esquadro de aperto
8 Leds de RX/TX 18 Parafusos
9 Botões de subida/descida 19 Abraçadeira
10 Ajuste do sinal 20 Parafusos
    21 Alavanca da caixa de volecidades


Microfone unidireccional Electret
Sensibilidade: - 45 dB
Ganho: 20 dB
Nível de saída: Ajustável de 0 a 2 Vpp
Impedância de saída: 1500 Ohms
Resposta de frequência: 150 - 8500 Hz
Temporizador de transmissão: + - 5 minutos
Alimentação: 12 V DC ( 10 a 16 V )
Consumo: RX 20 mA - TX 55 mA
Circuito de comutação: Circuito equipado com 3 condutores que permitem o trabalho do micro com qualquer equipamento.
Indicadores de estado:
RX: Led Verde
TX: Led Roxo
RX a TX: Tone comprido
TX a RX: Tone curto
